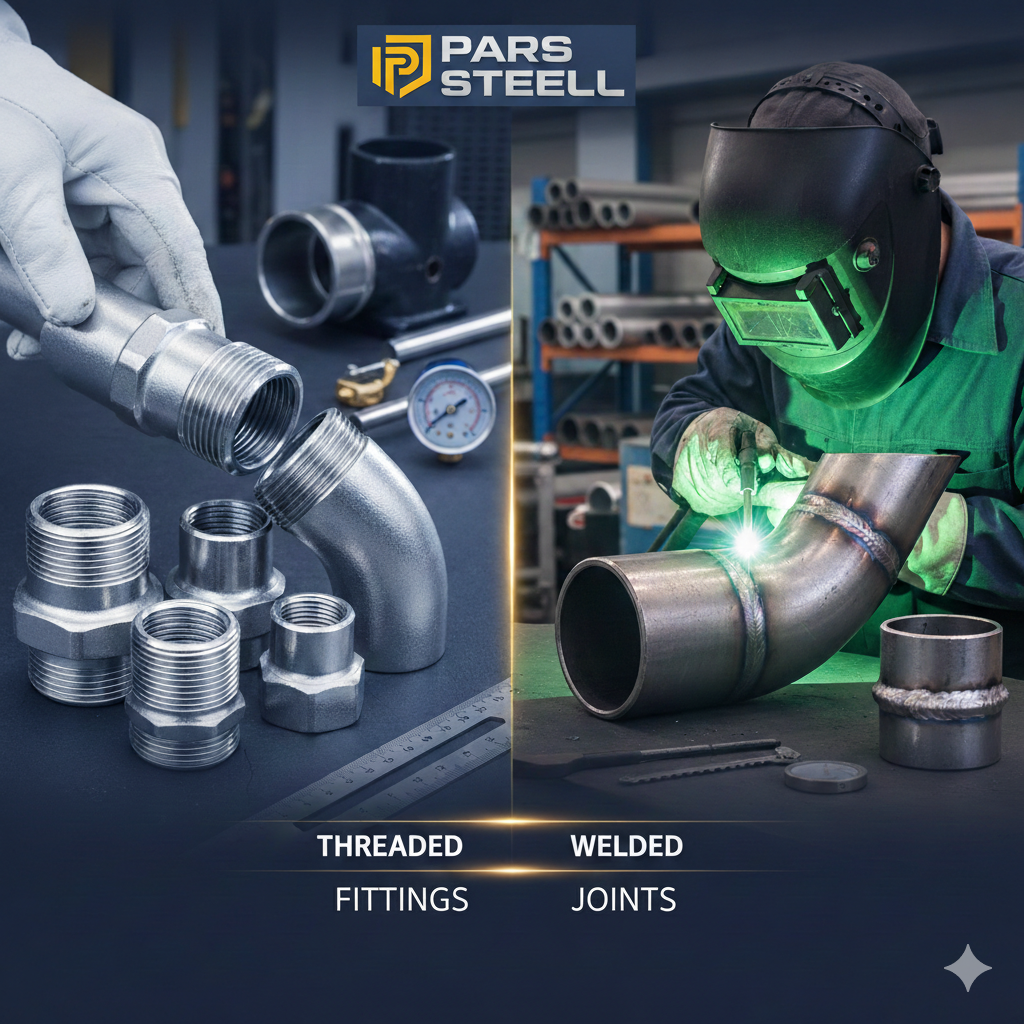

تفاوت اتصالات دنده ای و جوشی استنلس استیل
مقایسه تخصصی اتصالات دندهای و جوشی استیل
راهنمای جامع انتخاب اتصالات برای صنایع نفت، گاز و پتروشیمی
مقدمه؛ چرا انتخاب نوع اتصال حیاتی است؟
در سیستمهای لولهکشی استنلس استیل، نحوه اتصال قطعات به یکدیگر تعیینکننده دوام، ضریب ایمنی و هزینه نهایی پروژه است. اتصالات استیل به طور کلی به دو دسته اصلی دندهای (Threaded) و جوشی (Butt-Weld / Socket-Weld) تقسیم میشوند.
۱. اتصالات دندهای استیل (Threaded Fittings)
این اتصالات دارای رزوه هستند و بدون نیاز به جوشکاری، با پیچاندن داخل لوله یا قطعه دیگر متصل میشوند. معمولاً در سایزهای کوچک (زیر ۴ اینچ) استفاده میشوند.
- مزایا: نصب سریع، عدم نیاز به تجهیزات جوشکاری، قابلیت باز و بسته شدن آسان برای تعمیرات.
- معایب: احتمال نشتی در فشار بالا، حساسیت به لرزش و خستگی فلز.
۲. اتصالات جوشی استیل (Welded Fittings)
این اتصالات به دو صورت لببهلب (Buttweld) و ساکتولد (Socket Weld) هستند. در این روش، اتصال به صورت یکپارچه و دائمی از طریق فرآیند جوشکاری (معمولاً TIG یا آرگون) ایجاد میشود.
- مزایا: تحمل فشار و دمای بسیار بالا، آببندی ۱۰۰٪ تضمینی، مقاومت عالی در برابر خوردگی در نقاط اتصال.
- معایب: نیاز به تکنسین ماهر، زمانبر بودن نصب، غیرقابل تغییر بودن پس از اجرا.
جدول مقایسهای پارامترهای فنی
| پارامتر | اتصال دندهای | اتصال جوشی |
|---|---|---|
| تحمل فشار | متوسط (Class 150 – 3000) | بسیار بالا (SCH 10 to XXS) |
| سهولت نصب | بسیار بالا | نیاز به مهارت تخصصی |
| هزینه نگهداری | بالا (چکاپ دورهای نشتی) | بسیار پایین |
| کاربرد | خطوط آب و بخار سبک | نفت، گاز، مواد شیمیایی |
فرمول محاسبه فشار کارکرد (Piping Stress)
برای انتخاب ضخامت مناسب در اتصالات جوشی از فرمول بارلو استفاده میشود:
P: فشار داخلی | S: تنش مجاز فلز | t: ضخامت دیواره | D: قطر خارجی
مثال ۲: در خط انتقال اسید سولفوریک در یک واحد پتروشیمی با دمای بالا، الزاماً باید از اتصالات جوشی (Buttweld) رده ۴۰ یا ۸۰ استفاده کرد تا ریسک نشت به صفر برسد.
