شیر پروانهای استیل؛ راهنمای کامل آلیاژها، وزن و انتخاب حرفهای

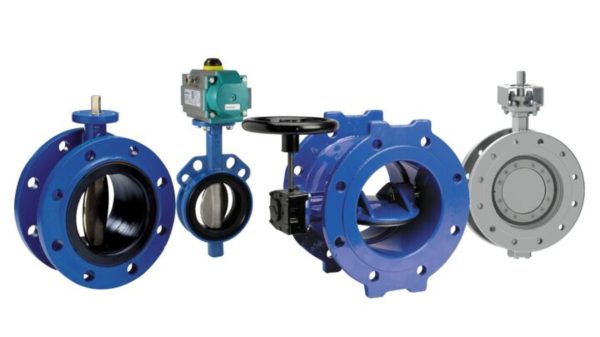

شیر پروانهای استیل (Stainless Steel Butterfly Valve) یکی از
پرکاربردترین شیرآلات در سیستمهای پایپینگ است که به دلیل وزن کمتر، قیمت اقتصادی و عملکرد سریع،
در صنایع آب، فاضلاب، تهویه، نفت، گاز، پتروشیمی، غذایی و دارویی بهطور گسترده استفاده میشود.
در این وبلاگ سئو محور از بازرگانی پارس استیل، انواع آلیاژهای
استنلس استیل در شیر پروانهای، جدول وزنبندی، فرمول محاسبه وزن استیل با مثال و نکات کلیدی انتخاب
شیر پروانهای مناسب را بررسی میکنیم.
شیر پروانهای استیل چیست و چه مزایایی دارد؟
شیر پروانهای استیل نوعی ولو ربعگرد (Quarter Turn) است که با چرخش ۹۰ درجه دیسک، جریان سیال را
قطع یا وصل میکند. بدنه و دیسک این شیر از استنلس استیل ساخته میشود و در صورت استفاده از سیتهای
مناسب (EPDM، PTFE و …) میتواند در سیالات مختلف و شرایط کاری متنوع بهکار رود.
مهمترین مزایای شیر پروانهای استیل عبارتاند از:
- وزن کمتر نسبت به شیر کشویی و توپی در سایزهای بزرگ
- قیمت اقتصادیتر در قطرهای بالا
- نصب و نگهداری آسان
- قابلیت استفاده در سیستمهای آب، فاضلاب، تهویه، شیمیایی و غذایی
آلیاژهای رایج در شیر پروانهای استیل
انتخاب آلیاژ مناسب برای بدنه و دیسک شیر پروانهای، به نوع سیال، دما، فشار و شرایط محیطی بستگی دارد.
مهمترین آلیاژهای مورد استفاده عبارتاند از:
۱. استیل ۳۰۴ (AISI 304 / 1.4301)
- ترکیب تقریبی: حدود ۱۸٪ کروم، ۸٪ نیکل
- ویژگیها: مقاومت خوب در برابر خوردگی عمومی، مناسب برای آب، هوا و سیالات غیر بسیار خورنده
- کاربرد: سیستمهای آب، تهویه، برخی خطوط فرآیندی سبک، صنایع غذایی با شرایط ملایم
۲. استیل ۳۱۶ (AISI 316 / 1.4401)
- ترکیب تقریبی: ۱۶–۱۸٪ کروم، ۱۰–۱۴٪ نیکل، ۲–۳٪ مولیبدن
- ویژگیها: مقاومت بالاتر در برابر خوردگی حفرهای و کلریدها نسبت به ۳۰۴
- کاربرد: صنایع دریایی، شیمیایی، خطوط حاوی کلرید، آب دریا، برخی اسیدهای ملایم
۳. استیل 316L (کمکربن)
- ویژگی: کربن کمتر، جوشپذیری بهتر، کاهش خطر خوردگی بیندانهای در ناحیه جوش
- کاربرد: صنایع دارویی، غذایی حساس، مخازن و خطوطی با جوشکاری زیاد
۴. آلیاژهای داپلکس و سوپر داپلکس
- Duplex / Super Duplex: ترکیب ساختار آستنیتی و فریتی، مقاومت بسیار بالا در برابر
خوردگی تنشی و کلریدی - کاربرد: محیطهای بسیار خورنده، آب دریا، صنایع نفت و گاز دریایی، خطوط حاوی کلرید بالا
انتخاب آلیاژ باید بر اساس نوع سیال، دما، فشار، PH، میزان کلرید و استاندارد طراحی
انجام شود. تیم فنی بازرگانی پارس استیل میتواند در این انتخاب شما را همراهی کند.
جدول وزنبندی نمونه شیر پروانهای استیل
وزن شیر پروانهای استیل به سایز، نوع اتصال (ویفری، لاگ، فلنجی)، کلاس فشار و طراحی سازنده بستگی دارد.
جدول زیر یک نمونه تقریبی برای شیر پروانهای استیل فلنجی کلاس ۱۵۰ در سایزهای متداول است:
| سایز نامی (NPS) | قطر اسمی (DN) | نوع اتصال | آلیاژ متداول | وزن تقریبی (کیلوگرم) |
|---|---|---|---|---|
| ۲″ | DN 50 | فلنجی Class 150 | SS 304 / SS 316 | ۶.۰ |
| ۳″ | DN 80 | فلنجی Class 150 | SS 304 / SS 316 | ۹.۵ |
| ۴″ | DN 100 | فلنجی Class 150 | SS 304 / SS 316 | ۱۳.۰ |
| ۶″ | DN 150 | فلنجی Class 150 | SS 304 / SS 316 | ۲۴.۰ |
| ۸″ | DN 200 | فلنجی Class 150 | SS 304 / SS 316 | ۳۶.۰ |
برای طراحی دقیق ساپورتها، استراکچر و محاسبه بار روی خطوط، بهتر است وزن واقعی از دیتاشیت سازنده
یا کاتالوگ رسمی دریافت شود.
فرمول محاسبه وزن استیل در بدنه شیر پروانهای
برای برآورد وزن تقریبی قطعات استیل (از جمله بدنه و دیسک شیر پروانهای)، اگر حجم قطعه را بدانیم،
میتوانیم با استفاده از چگالی استنلس استیل، وزن را تخمین بزنیم.
چگالی متوسط استنلس استیل معمولاً حدود ۷٫۸ تا ۸ g/cm³ در نظر گرفته میشود
(برای محاسبات تقریبی میتوان ۷٫۹ g/cm³ استفاده کرد).
فرض کنید دیسک شیر پروانهای را به صورت یک دیسک استوانهای ساده در نظر بگیریم با:
- قطر دیسک: ۲۰ سانتیمتر → شعاع: ۱۰ سانتیمتر
- ضخامت متوسط: ۱.۵ سانتیمتر
- چگالی استیل: ۷.۹ g/cm³
۱. محاسبه حجم دیسک:
۲. محاسبه وزن:
این مقدار تنها برای دیسک است و وزن کل شیر شامل بدنه، شفت، فلنجها و متعلقات بیشتر خواهد بود.
اما برای برآورد اولیه بار روی ساپورتها و استراکچر، این روش بسیار کاربردی است.
نکات کلیدی در انتخاب شیر پروانهای استیل مناسب
- نوع سیال: آب، فاضلاب، سیالات شیمیایی، خورنده یا بهداشتی بودن سیال در انتخاب آلیاژ
و سیت بسیار مهم است. - دما و فشار کاری: کلاس فشار (۱۵۰، ۳۰۰ و …) و محدوده دمایی باید با شرایط کاری
هماهنگ باشد. - نوع اتصال: ویفری، لاگ، فلنجی یا جوشی بر اساس استاندارد خط لوله انتخاب میشود.
- استانداردها: توجه به استانداردهایی مانند API، ASME، DIN، EN و ISO در طراحی و ساخت
شیر پروانهای ضروری است. - برند و تأمینکننده: استفاده از تأمینکننده معتبر مانند بازرگانی پارس استیل، ریسک
نشتی، خرابی و توقف خط را کاهش میدهد.
